Elektroinstallation

BMM 611-0Bewegungsmelder-Modul im Vario-System mit einem horizontalen Erfassungswinkel von max. 180°, Es erfasst in einem begrenzbaren Bereich Infrarotstrahlung, wie sie z. B. von Menschen ausgeht. Das System enthält einen hochempfindlichen Infrarot-Detektor, einen Dämmerungsschalter und die zugehörige Verstärkungsschaltung. Der horizontale Erkennungsbereich und die Erfassungsweite sind veränderbar. Max. Erfassungsweite abhängig von der Einbauhöhe, Einbaulage der Optik, Außentemperatur und Annäherungsrichtung. Erfassungsweite durch Blendeneinsatz verkürzbar. Erfassungswinkel horizontal max. 180°, veränderbar durch Blendeneinsatz, Schaltausgänge: Ausgang 1: Dämmerungsschalter Ausgang 2: Bewegungserkennung Ausgang 3: Reihenschaltung von Ausgang 1 und Ausgang 2, Ansprechschwelle für Dämmerungsschalter von ca. 5-300 Lux einstellbar. Dämmerungsschalter in kombiniertem Betrieb Dämmerung und Bewegung, eigenlichtsicher. Betriebsspannung: 12 V AC, , Betriebsstrom: max. 120 mA, , Kontaktart: Schließer 24 V, 2 A, , Schaltzeit: 5 Sek. bis 15 Min., , Schutzart: IP 54, , Umgebungstemperatur: ?20 °C bis +55 °C, , Aufbauhöhe (mm): 25, , Abmessungen (mm) BxHxT: 99x99x51

BM 611-0Blind-Modul zur Abdeckung von Leerfeldern oder Platzhalter für späteren Ausbau. Abmessungen (mm) BxHxT: 99x99x26

BM 611-0Blind-Modul zur Abdeckung von Leerfeldern oder Platzhalter für späteren Ausbau. Abmessungen (mm) BxHxT: 99x99x26

BM 611-0Blind-Modul zur Abdeckung von Leerfeldern oder Platzhalter für späteren Ausbau. Abmessungen (mm) BxHxT: 99x99x26

BM 611-0Blind-Modul zur Abdeckung von Leerfeldern oder Platzhalter für späteren Ausbau. Abmessungen (mm) BxHxT: 99x99x26

BE 611-3/1-0Brief-Einwurfklappen-Modul aus Aluminium-Strangpressprofil, kunststoffbeschichtet bzw. lackiert. Die thermische Trennung durch Kunststoffteile sichert eine gute Wärmedämmung. Die Durchwurf-Öffnung hinter der Klappe kann in der Höhe dreifach verstellt werden: von der größtmöglichen Öffnung von 30,5 mm auf 20 mm, und falls nötig kann die Öffnung auch ganz geschlossen werden (z. B. in der Urlaubszeit). Einwurfklappe selbstschließend, verwindungsstabil, geräuscharme Bedienung durch Dichtungslippe. Durchwurf und Entnahmesicherung nach DIN EN 13724. Auf BKV 611-3/? oder Wandaussparung anschraubbar. Beschriftungsfeld unter der Einwurfklappe. Einwurföffnung (mm) BxH: 251x36, , Beschriftungsfeld (mm) BxH: 85x16, , Abmessungen (mm) BxHxT: 299x99x6

Großraumbriefkasten 346,5 x 360 x 103 mm mit Durchwurf 355 x 32,5 mm. Wasserdichte, doppelwandige Kunststoff-Klimabox mit Postauflagerost, stabiler vorderseitiger Entnahmetür mit Schließzylinder, die in einem vorbestimmten Winkel automatisch abbremst. Namensschild unter der Einwurfklappe, auf Wunsch auch mit rückseitiger Entnahmemöglichkeit lieferbar. Abmessungen: 399 x 399 x 117 mm, Siedle-Beschriftungsservice beachten!

BKM 611-4/4-0Brief-Einwurfklappen-Modul aus Aluminium-Strangpressprofil, kunststoffbeschichtet bzw. lackiert. Einwurfklappe und Entnahmetür aus kunststoffbeschichtetem bzw. lackiertem Aluminium, verwindungsstabile, robuste, verdeckt liegende Scharniere aus Kunststoff. Das Namensschild befindet sich unter der Einwurfklappe. Bedienungsfreundliche Postentnahmetür, die im vorbestimmten Winkel automatisch abbremst, Sicherheitsschloss mit 2 Schlüsseln. Im Modul fest integrierter Großraum-Briefkasten aus Kunststoff, Boden ausgeformt als Postauflagerost. Die quadratische Bauform erlaubt den Einbau in allen Briefkastengehäusen BGU/BGA 611-? mit Befestigungsmöglichkeit am Kombirahmen. Einwurföffnung (mm) BxH: 355x32, 5, Beschriftungsfeld (mm) BxH: 85x16, , Einbautiefe (mm): 117, , Aufbauhöhe (mm): 6

BE 611-3/1-0Brief-Einwurfklappen-Modul aus Aluminium-Strangpressprofil, kunststoffbeschichtet bzw. lackiert. Die thermische Trennung durch Kunststoffteile sichert eine gute Wärmedämmung. Die Durchwurf-Öffnung hinter der Klappe kann in der Höhe dreifach verstellt werden: von der größtmöglichen Öffnung von 30,5 mm auf 20 mm, und falls nötig kann die Öffnung auch ganz geschlossen werden (z. B. in der Urlaubszeit). Einwurfklappe selbstschließend, verwindungsstabil, geräuscharme Bedienung durch Dichtungslippe. Durchwurf und Entnahmesicherung nach DIN EN 13724. Auf BKV 611-3/? oder Wandaussparung anschraubbar. Beschriftungsfeld unter der Einwurfklappe. Einwurföffnung (mm) BxH: 251x36, , Beschriftungsfeld (mm) BxH: 85x16, , Abmessungen (mm) BxHxT: 299x99x6

BE 611-3/1-0Brief-Einwurfklappen-Modul aus Aluminium-Strangpressprofil, kunststoffbeschichtet bzw. lackiert. Die thermische Trennung durch Kunststoffteile sichert eine gute Wärmedämmung. Die Durchwurf-Öffnung hinter der Klappe kann in der Höhe dreifach verstellt werden: von der größtmöglichen Öffnung von 30,5 mm auf 20 mm, und falls nötig kann die Öffnung auch ganz geschlossen werden (z. B. in der Urlaubszeit). Einwurfklappe selbstschließend, verwindungsstabil, geräuscharme Bedienung durch Dichtungslippe. Durchwurf und Entnahmesicherung nach DIN EN 13724. Auf BKV 611-3/? oder Wandaussparung anschraubbar. Beschriftungsfeld unter der Einwurfklappe. Einwurföffnung (mm) BxH: 251x36, , Beschriftungsfeld (mm) BxH: 85x16, , Abmessungen (mm) BxHxT: 299x99x6

BRMA 050-01Bus-Ruftastenmatrix zum Anschluss von bauseitigen Ruftasten an den Einbautürlautsprecher BTLE 050-?/ATLE 670-.. , Abmessungen (mm) BxHxT: 53x100x17

Bus-Eingangs-Modul, zum Einbau in 70er-Dose mit einem Eingang zum Auslösen von Schaltfunktionen bzw. Absetzen von Meldungen am In-Home-Bus.

Siedle BEM 651-0 Bus-Eingangs-Modul Schwarz Hutschiene

BNS 750-02Bus-Nebensignalgerät in Aufputz-Flachbauweise mit Lautsprecher, von außen einstellbare Lautstärkeregelung und elektronischer Rufgenerator, parallel zu einem Bus-Innengerät programmierbar. Abmessungen (mm) BxHxT: 107x107x25

Bus-Netzgerät für den Siedle In-Home-Bus: Audio im Schalttafelgehäuse zur Versorgung der Bus-Teilnehmer. Technische Daten Betriebsspannung:230 V AC, +/-10 %, 50/60 Hz Betriebsstrom:200 mA Ausgangsspannung:27,5 V DC, 12 V AC Ausgangsstrom:0,5 A DC, 1 A AC Absicherung:primär Si 1 T 250 mA L, sekundär kurzschlussfest Kontaktart:2 Schließer 24 V, 2 A Schutzart:IP 30 Umgebungstemperatur:0 °C bis +40 °C Teilungseinheit (TE):9 Abmessungen (mm) B x H x T:162 x 89 x 60

Bus-Schalt-Einheit für die Hutschiene, mit bistabilem Relais.Zur Realisierung verschiedener Schaltszenarien.

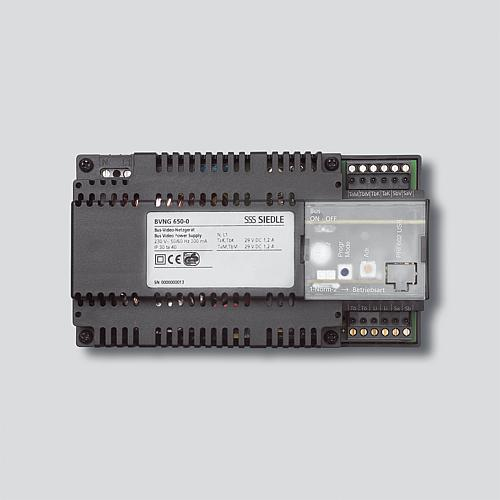

Bus-Video-Netzgerät für den Siedle In-Home-Bus: Video im Schalttafelgehäuse zur Versorgung der Bus-Teilnehmer. Optionale Steckmöglichkeit für das Zubehör-Bus-Versorgungsgerät ZBVG 650-… und Zubehör-Bus-Video-Netzgerät ZBVNG 650-… als Video-Verstärker. Technische Daten Betriebsspannung:230 V AC, +/-10 %, 50/60 Hz Ausgangsstrom:1,2 A Ausgangsspannung:29 V DC geregelt +/-5 % Absicherung:primär thermisch abgesichert, sekundärseitig kurzschlussfest Kontaktart:2 Schließer 15 V AC, 30 V DC, 2 A Schutzart:IP 30 Umgebungstemperatur:0 °C bis +40 °C Teilungseinheit (TE):9 Abmessungen (mm) B x H x T:162 x 89 x 60

BVVS 650-0Bus-Video-Verteiler-Symmetrisch mit 2 Ausgängen, geeignet für den Einbau in 55er Dose, zum Aufbau einer Baumstruktur bzw. bei mehreren Steigleitungen. Über die beiden Ausgänge, jeweils TaA und TbA, kann sowohl eingespeist (Kamerazweig) als auch verzweigt (Monitorzweig) werden. Schutzart: IP20, , Umgebungstemperatur: 0°Cbis+40°C, , Abmessungen (mm) øxH: 51x23

BVVS 652-0Bus-Video-Verteiler symmetrisch für die Hutschiene bestehend aus 2 komplett getrennten Verteilern mit jeweils 2 Ausgängen zum Aufbau einer Baumstruktur bzw. bei mehreren Steigleitungen. Schutzart: IP20, , Umgebungstemperatur: 0°Cbis+40°C, , Teilungseinheit (TE): 1, Über die beiden Ausgänge, jeweils TaA und TbA, kann sowohl eingespeist (Kamerazweig) als auch verzweigt (Monitorzweig) werden. Das BVVS 652-? ist für den Schalttafeleinbau konzipiert und kann auf eine Hutschiene montiert werden., , Abmessungen (mm) BxHxT: 18x90x60

BVVU 650-0Bus-Video-Verteiler-Unsymmetrisch zum Aus-/Einkoppeln von In-Home: Video Teilnehmern. Schraubklemmen für Bus-Eingang, Bus-Durchgang und Bus-Ausgang. Am Ausgang TaA und TbA wird immer eine Video-Türstation oder eine Video-Innenstation angeschlossen. Das BVVU 652-? ist für den Schalttafeleinbau konzipiert und kann auf eine Hutschiene montiert werden. Schutzart: IP20, , Umgebungstemperatur: 0°Cbis+40°C, , Abmessungen (mm) øxH: 51x23

BVVU 652-0Bus-Video-Verteiler unsymmetrisch für die Hutschiene bestehend aus 2 intern verknüpften Verteilern zum Aus-/Einkoppeln von In-Home-Bus: Video Teilnehmern. Schutzart: IP20, , Umgebungstemperatur: 0°Cbis+40°C, , Teilungseinheit (TE): 1, , Abmessungen (mm) BxHxT: 18x90x60

COM 611-02Codeschloss-Modul als Eingabeeinheit zum Absetzen von Codes für Steuerfunktionen in Verbindung mit dem Siedle Vario-Bus. Betrieb mit Eingangs-Controller EC 602-? zum Absetzen von Codes für Steuerfunktionen und Zutrittskontrolle, Programmierung über PRI 602-? oder PRI 602-? USB und beiliegender PRS 602-?, Betrieb mit Türcontroller TCIP 603-? zum Absetzen von Codes für Steuerfunktionen und Zutrittskontrolle, Programmierung über Web-Browser, Betrieb mit Ruf-Controller RC 602-?, zum Absetzen von Codes für Türrufe, eine C-Taste zum Löschen von Falscheingaben sowie eine Tö-Taste zur direkten Türöffnung, diese Türöffnerfunktion kann zusätzlich durch eine bauseitige Schaltuhr gesteuert werden, LED als Statusanzeige (externer potentialfreier Kontakt), Betriebsspannung: 12 V AC, , Betriebsstrom: max. 100 mA, , Schutzart: IP 54, , Umgebungstemperatur: ?20 °C bis +55 °C, , Abmessungen (mm) BxHxT: 99x99x27

COM 611-02Codeschloss-Modul als Eingabeeinheit zum Absetzen von Codes für Steuerfunktionen in Verbindung mit dem Siedle Vario-Bus. Betrieb mit Eingangs-Controller EC 602-? zum Absetzen von Codes für Steuerfunktionen und Zutrittskontrolle, Programmierung über PRI 602-? oder PRI 602-? USB und beiliegender PRS 602-?, Betrieb mit Türcontroller TCIP 603-? zum Absetzen von Codes für Steuerfunktionen und Zutrittskontrolle, Programmierung über Web-Browser, Betrieb mit Ruf-Controller RC 602-?, zum Absetzen von Codes für Türrufe, eine C-Taste zum Löschen von Falscheingaben sowie eine Tö-Taste zur direkten Türöffnung, diese Türöffnerfunktion kann zusätzlich durch eine bauseitige Schaltuhr gesteuert werden, LED als Statusanzeige (externer potentialfreier Kontakt), Betriebsspannung: 12 V AC, Betriebsstrom: max. 100 mA, Schutzart: IP 54, Umgebungstemperatur: ?20 °C bis +55 °C, Abmessungen (mm) BxHxT: 99x99x27

CTÖ 602-0Controller-Türöffner im Schalttafelgehäuse zur Ansteuerung eines Türöffners in Verbindung mit dem adernsparenden 1+n-System. Aus Sicherheitsgründen nicht direkt am Türlautsprecher anschließen! Betriebsspannung: 12V AC, , Betriebsstrom: max.70mA, , Kontaktart: Schließer 24V, 2A, , Schaltzeit: 3Sek. fest, , Schutzart: IP20, , Umgebungstemperatur: 0°Cbis+40°C, , Teilungseinheit (TE): 3, , Abmessungen (mm) BxHxT: 53,5x89x60
