Verteilerkasten VKA 2/DIN für max. 60 DA zur Aufnahme von 2 Leisten 20 DA nach DIN 47614 Form B oder 3 Leisten 20 DA SID-CD bzw. LSA-PLUS 1, Aufputzmontage, Schutzart IP 40 Bodenplatte aus Stahlblech, Haube aus pulverbeschichtetem Blech mit Kunststoffkappen schraublose Befestigung der SID-CD- und LSA-PLUS 1-Leisten einschließlich Kabelführungsbügeln und Erdungsklemmen mit Schnappverschluss optional Schloss nachrüstbar.
Verteilerkästen mit FlexiBase
Die VKA-Verteilerkasten-Produktfamilie bietet dem Anwender eine hohe Funktionalität. Herzstück der Produktfamilie ist die drehbare Bodenplatte - das "FlexiBase". Das FlexiBase kann wechselseitig montiert werden, wobei auf der einen Seite die Befestigung von LSA-PLUS ?/20 und Quante SIDTM-CD 20 DA-Leisten in DIN-Technik vorgesehen ist. Auf der anderen Seite ist bereits eine LSA-PLUS ?-Wanne integriert. Dadurch kann sich der Anwender vor Ort kurzfristig und individuell für den Einsatz von DIN- oder Wannentechnik entscheiden, ohne zusätzlich Wannen kaufen zu müssen. Durch Wenden der Bodenplatte (FlexiBase) wird aus einem Verteilerkasten für LSA-PLUS ? im "Handumdrehen" ein DIN- Verteiler.
Quante SID-CD und LSA-PLUS ?-Leisten (Befestigungsmaß 170 mm) werden über spezielle Halteclipse einfach auf die Boden-
platte aufgerastet und müssen nicht mehr angeschraubt werden. Dies führt zu einer deutlichen Reduzierung der Montagezeiten. Die
Halteclipse dienen dabei gleichzeitig als Rangierhaken.
Die Kabeleinführung erfolgt über Kunststoffkappen mit vorgeprägten Ausschneidkonturen, die bei den Baugrößen 4, 8 und 12 in der
Bodengruppe integriert sind. Dadurch lässt sich die Haube auch bei verkabelten Verteilern problemlos aufsetzen und abnehmen.
Die Familie VKA besteht aus 4 anwendungsorientierten Größen. Die Verwendung von Quante SID-C Leisten nutzt die Aufnahmekapazität optimal aus (bis zu 640 DA bei Quante SID-C, siehe Grafik).
VKA Verteilerkasten VKA 8 / DIN LSA-PLUS 2 (ref.no. 52-301-00200)
Wahlweise bestückbar mit:
- 20 Leisten 10 DA SID-CT bzw. LSA-PLUS 2
Innenverteiler für Aufputzmontage zur Aufnahme von LSA Modulen der Baureihe 1 mit einem Befestigungsmaß von 170 mm vorgeprägte Ausbruchmarkierungen an allen Seiten der Abdeckkappe und im Sockelboden zur Kabeleinführung Aufnahmekapazität: Kapazität LSA Baureihe 1: 40 DA (2 Leisten) Maße Gehäuse (BxHxT): 200 x 180 x 51 mm Schutzart: IP 31 Farbe: kieselgrau (ähnlich RAL 7032) Material: Thermoplastischer Kunststoff (ABS)
- Alle Module werden mit 2 Torx T6 Schrauben geliefert.- Modul schwarz mit Aufnahme für 2 Datenbuchsen mit Keystone-Befestigung.- Passend für nachfolgend aufgeführte Datenbuchsen.
UAE-Anschlussdose 8-polig geschirmt Modul-Einsätze, Gehäuse aus Zinkdruckguss, Kat.6, Class E, für Stecker RJ45, mit 45° Schrägauslass, mit LSA+ Klemmen, Übertragungsbandbreite bis 250 MHz - Leiterdurchmesser AWG
- Unterputz-Anschlusseinheit mit einer oder zwei 8-poligen RJ45-Buchsen
- GHMT Cat.6 12C-de-embedded zertifiziert
- Einhaltung der Klasse EA nach ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09
- getestet: Link bis 500 MHz
- für 10GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus und UPoE) und HDBaseT geeignet

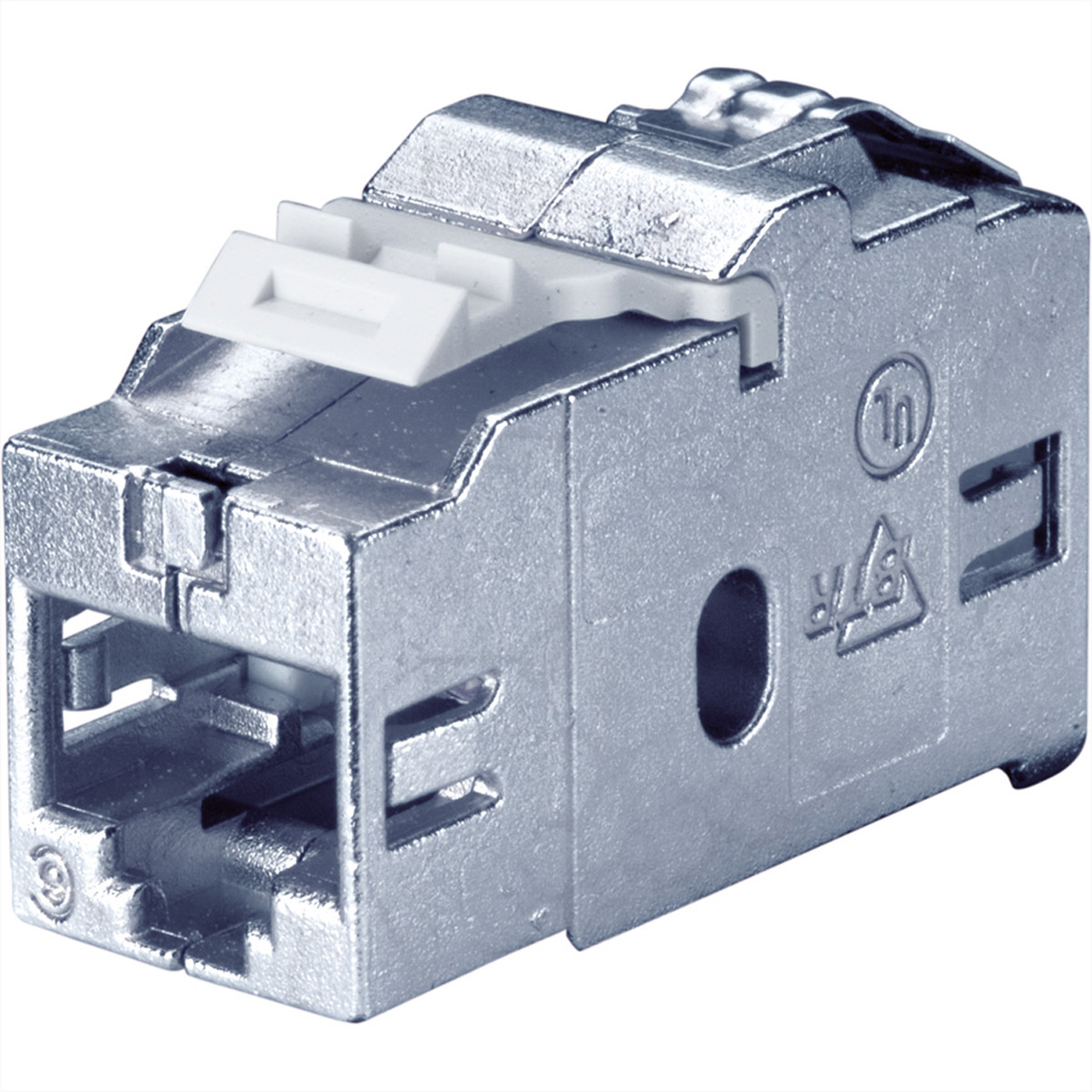

- Alien Next optimierte, geschirmte Einzelbuchsen
- Verschraubung der Klappe für Zugentlastung und Schirmabnahme erfolgt von vorne
- praxisgerechte Kabelzuführung von 8 Seiten
- Anschluss von Datenleitungen AWG26/1 - 22/1 (eindrahtig)
- mit Sichtfenster für beiliegende Beschriftungseinlage
- Beschriftungsbogen 209 x 294 mm siehe Zubehör
- integrierte Staubschutzklappen (auch farbig erhältlich)
- kompatibel zu Design-Zentralstücken von Schalterprogrammen
- Geeignet zu Montage in Standard-Unterputzbechern und Hohlwandbecher
- Farbe der Abdeckteile perlweiß RAL 1013 oder reinweiß RAL 9010, Oberfläche matt strukturiert
19,10 €*
